کلید هوایی چیست؟
کلیدهای هوایی یا همان ACB مخفف واژه Air Circuit Breaker، نوعی قطع کننده اتوماتیک فشار ضعیف هستند که در آمپرهای بالا معمولا در ورودی تابلو برق های فشار ضعیف به کار برده می شوند.
این کلید ها پس از، از رده خارج شدن کلیدهای روغنی به کار برده شدند و به این دلیل به این کلیدها هوایی گفته می شود که در این کلیدها عمل اطفاء جرقه هنگام کلیدزنی، در محفظه قطعی که با هوای آزاد به صورت فشرده پر شده است، انجام می پذیرد. در برخی کشورهای پیشرفته به عنوان قطع کننده برای رنج بالای 15 کیلووات استفاده می شوند.
کلیدهای هوایی نمونه ای از مدارشکن ها می باشند که توانایی قطع و حفاظت از مدار در شرایط اتصال کوتاه و اضافه جریان تا ولتاژ 15 کیلوولت و جریانی بین 800 آمپر تا 10 کیلوآمپر را دارا می باشند.
بیشترین موارد استفاده از کلیدهای هوایی :
- در کارخانه ها برای محافظت از تجهیزات صنعتی مانند خازن،ژنراتور و ترانسفورماتور.
- در انواع مدارهای DC و AC تا 12 کیلوولت
- در سیستم های اشتراک برق تا ولتاژ 15 کیلوولت
میتوان اجزای کلیدهوایی را به دو بخش داخلی و خارجی تقسیم کرد:
بخش های مهم در قسمت خارجی :
- نشانگر موقعیت تماس
- نشانگر مکانیزم ذخیره انرژی
- کلید ریست
- کلید سه وضعیتی
- نشانگر موقعیت سه وضعیتی
- کنترلر
- دسته مکانیکی ذخیره کننده انرژی
- نمایشگر دیجیتال
و برای بخش داخلی میتوان بخش های زیر اشاره کرد :
بخش های مهم در قسمت داخلی :
- ترانسفورماتور جریان به منظور حفاظت از واحد تریپ
- جعبه ترمینال
- کنترلر باز و بسته شدن مدارشکن
- صفحات برقراری تماس

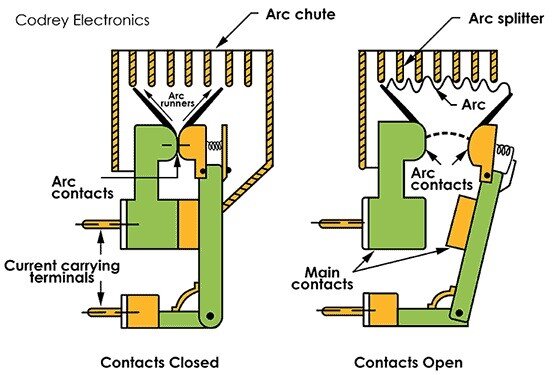

بخش های داخلی محفظه جرقه گیر را میتوان با شکل زیر به راحتی متوجه شد :
دلایل عملکرد بهتر کلیدهای هوایی نسبت به کلیدهای اتوماتیک کمپکت :
- عملکرد کلید را افزایش میدهد.
- مدار را می توان هم با حضور و هم بدون حضور بار تست کرد.
- می توان از به وجودآمدن مشکلات قبل از وقوع آن ها جلوگیری به عمل آورد.
- علائم اولیه خطا در همان آغاز وقوع مشکل قابل شناسایی هستند.
- عمر بالاتر: کلیدهای هوایی به طور متوسط 2 برابر کلیدهای اتوماتیک کامپکت عمر میکنند.
- قدرت قطع بالاتر: کلیدهای هوایی از قدرت قطع بالاتری نیز برخوردار می باشند. قدرت قطع این کلید های هوایی بین 55 تا 200 کیلو آمپر می باشد.
- رنج جریان بالاتر: کلیدهای اتوماتیک تا رنج 1600 آمپر ولی کلیدهای هوایی از 630 تا 6300 آمپر را شامل میشوند و به دو صورت ثابت و کشویی نیز میباشند.
- دقت و امنیت بالاتر: کلیدهای هوایی دارای رله های الکترونیکی و میکرو پروسسورها می باشند و لذا از دقت و انعطاف بیشتری جهت حفاظت از شبکه دارند.
- قابلیت سلکتیویتی بالا: یکی از امتیازات و مزیت های این کلیدها، تشخیص تقدم قطع یا سلکتیویتی (Selectivity) بین کلیدهای ورودی و خروجی (که بیشتر از نوع کلیدهای اتوماتیک هستند) میباشد.
انواع کلید هوایی را با هم بشناسیم :
- سه پل
- چهارپل
- ثابت
- کشویی
انواع حفاظت های پرکاربرد توسط کلید هوایی :
- الکترونیکی
- مغناطیسی
- حرارتی
راه های مختلفی برای تست کلید هوایی وجود دارد که میتوان تعدادی از آنها را نام برد :
- مکانیکی
- گرمایی
- دی الکتریکی
- اتصال کوتاه
سخن پایانی
امروزه مدارهای الکتریکی در صنایع مختلف، نقش بخش های بسیار مهم و حتی حیاتی دستور دهنده را بازی میکنند و
در صورت ایجاد هرنوع مشکلی می توانند تمامی فرایندهای تولید و یا خدمت رسانی را متوقف سازند.
به همین دلیل وسایل و تجهیزات امنیتی و حفاظتی بسیار زیادی طراحی و تولید شده است که
هر کدام بسته به کاربرد و نقششان می توانند به گونه ای فعالیت مداوم و بی خطر مدارها را تضمین کنند.
